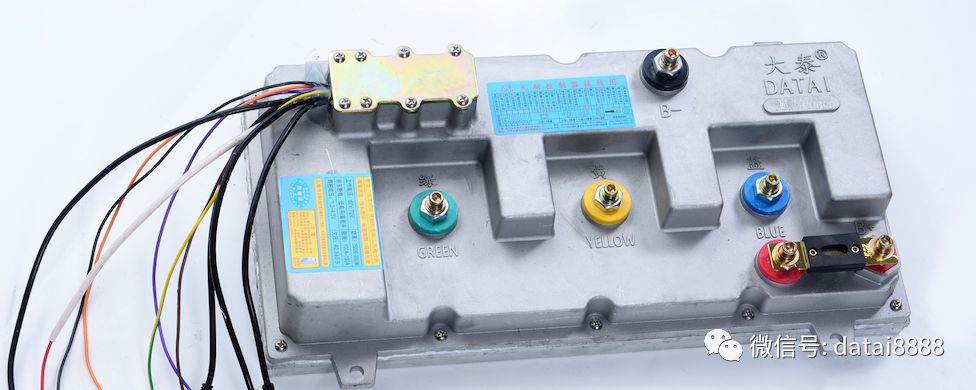

電壓72V/60V  功率2500W-8000W

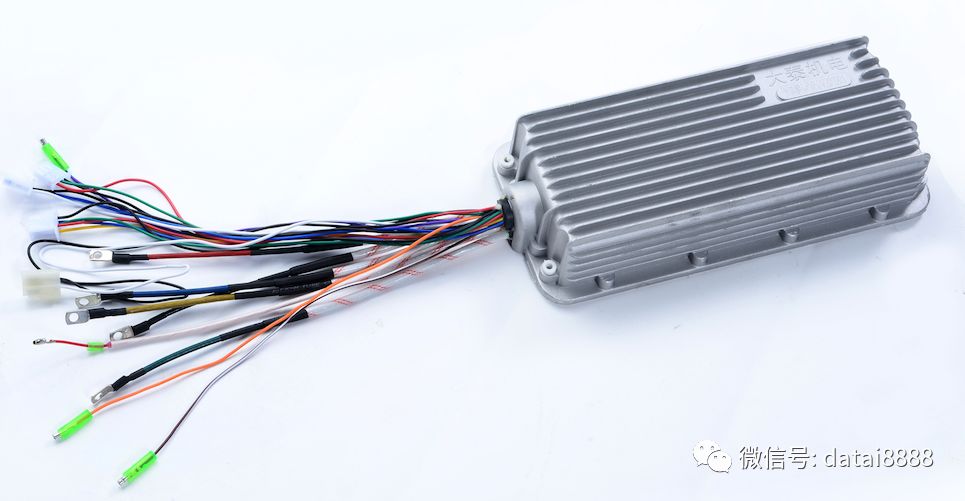

電壓48V/60V功率1000W-2000W

和72V功率1000w-2000w

?

本手冊僅供專業安裝人員使用不得作為用戶使用手冊

嚴禁非專業人員安裝！安裝前請仔細閱讀本手冊

一.產品概述

  感謝您選購大泰無刷控制器，為了讓您輕松使用本產品，用戶使用本系列控制器前，請您詳細閱讀本說明書，以便了解控制器安裝及使用說明。本手冊主要介紹了控制器功能特點，安裝使用方法，日常維護注意事項等。用戶在安裝使用過程中遇到任何問題請聯系我們，免費技術咨詢蔡工15888620588.

大泰控制器具有安全·高效·穩定·低噪音及安裝方便等特點。產品廣泛適用于電動三輪車，電動載客車，電動環衛車，低速汽車，電動觀光車，電動叉車，電動清掃車等車輛。

二.產品特點:

1.采用進口MOS管驅動，高頻·高效·安靜的工作模式。

2.完善的欠壓保護和限流保護能實現對電機和電池的雙效保護。

3.雙模驅動，無霍爾可工作，運行穩定，抗干擾能力強。

4.特有的防溜坡功能，讓車輛上下坡行駛更加安全。

5.有高電平剎車，低電平剎車，速度信號，防盜信號等功能。

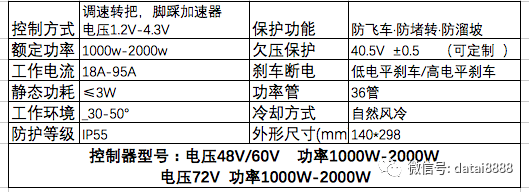

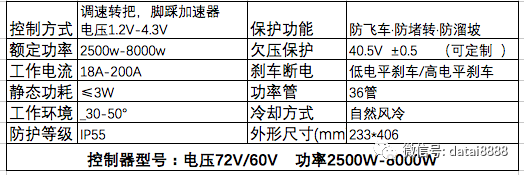

三.產品參數

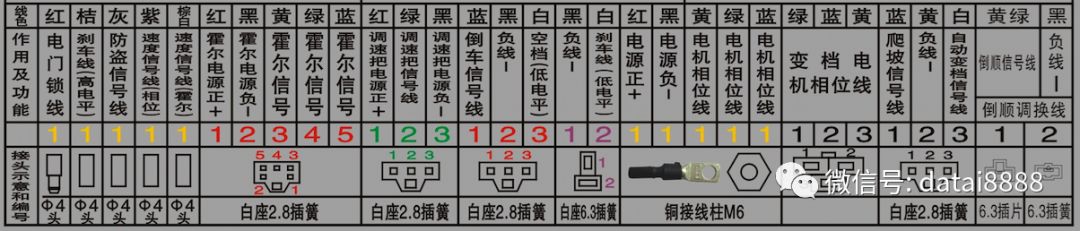

四.接線說明：

五.大泰控制器整車布線注意事項：

1.控制器的信號端是采集電壓信號的過程，所以在車身布線方面，要考慮整體走線的干擾源問題。

2.霍爾信號端，控制器本身提供了霍爾的正負電源，以及采集三相霍爾信號的完整電路，無需外從車身上接額外的線路，只需要接電機上對應的霍爾信號接口；

3.霍爾儀表線與相位儀表線是一根霍爾脈沖信號接口，接儀表上的速度線。

4.剎車信號線千萬要注意，不能與剎車燈有任何的連接，因?yàn)閯x車燈電源采用了獨立的額外電源，非控制器提供的，所以采集剎車信號需要獨立的開關電路，配合控制器提供的信號采集過程，若串接了剎車燈的線路，容易造成剎車燈電源進入控制器，完成剎車信號端電壓采集的損壞。

5.在倒車前進空檔這三檔開關的信號接線端，不能串接倒車?yán)鹊韧鈬娐返钠渌€路，會引起控制器因外圍電路的干擾造成誤動作或損壞。

6.整車必須加斷路保護器.

7.大功率相線和電源線必須要加粗.

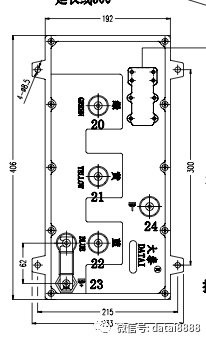

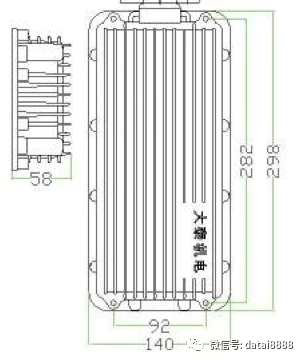

六.控制器外形安裝尺寸：

適用于電壓72V/60V  功率2500W-8000W

適用于電壓48V/60V功率1000W-2000W

和72V功率1000w-2000w

七.注意事項:

• 1.嚴格按照產品標識上的型號使用。


• 2.選配時，車輛電壓·電機電壓和控制器電壓需一致（如72V1500W電機選用72V1500W控制器，嚴禁將48V/60V控制器接72V車輛上使用）。

• 3.拖車時必須將電機三根相位線切斷。

• 4.請勿擅自拆改，以防線頭損壞。

• 5.在車輛充電時或車輛停止工作時，必須切斷車輛主電源開關。

• 6.為防止整車線路短路或自燃，車輛必須裝有斷路器，斷路器額定電流為控制器******限流值基礎上增加30%-50%。（例如：控制器限流90A,則斷路器額定電流為120A-135A).

• 7.安裝位置和電機相位線越短對控制器傳輸性能越好。

• 8.安裝時注意接線插件不得有松動或接觸不良，電源和相線有保護套，并定期進行檢查。

• 9.安裝位置通風·防水有保護措施。

八.產品配件

    剎車斷電開關  1只

    黑色防水膜     1片

    接線柱保護套    5只（電壓72V/60V  功率2500W-8000W）

    黑色防水膜使用說明：

九.常見故障及排除方法：


車輛不能行使

• 1.在整車通電的情況下找到剎車斷電線，將其拔掉后用個新轉把連接控制器轉把線，看看是否能夠轉動，如果不轉說明控制器與電機有故障。


• 2.打開電源拔掉霍爾線看看車輛是否能夠轉動，如果不轉說明控制器有故障。

• 3.前進后退相反，將黃綠線和黑線對接。

• 4.有前進沒倒車，檢查插件是否松動，更換倒車開關。

• 5.剎車沒有斷電，檢查插件是否松動，更換剎車開關。

• 6.速度信號儀表顯示沒有，檢查插件是否松動，更換儀表。

十.儲存·運輸

倉庫保持通風，通光，通氣，無腐蝕性氣體，產品堆放離地，隔墻，防潮。

在運輸過程中要穩妥有序，禁止野蠻裝卸，防止跌落。

十一.聯系我們

臺州市大泰機電有限公司

總經理： 13373657888（蔡總）

銷售部： 18958689888（梁經理）

               13305769888（孫經理）

外貿部： 18958512573（李經理）

售后部：13185624500（尤經理）

網址：   http:// www.zhaoshangjudaxia.cn

地址：臺州市黃巖區院橋鎮鑒湖山頭陳村
